框架柱膨脹模板拆除混凝土后露出主筋，箍筋因超過灰泥面已被切斷。如何處理？

原則上不允許損傷鋼筋。

如果不影響使用，就不用挑鑿子了。模具膨脹嚴重時，應將彈線用剁斧細碎，外露筋應盡快進行防銹處理。

剪鑿擴模：建筑工程墻體擴容后，鑿子外露時馬鐙外露如何處理。

整改方案的確定

通過設計單位的現場檢查計算，提出整改方案。經建設單位和監理單位確認后，由建設單位進行整改建設。

1）先將鋼絲拉長，用鋼鉆逐層鑿開膨脹模零件的混凝土表面，用毛刷清理干凈，同時用清水沖洗干凈，以免有散石和灰塵。

2) 在外露的加強筋部位涂上環氧樹脂**膠，防止鋼筋生銹。環氧樹脂膠有兩種成分，a和b。使用前，兩種成分應適當配比，以保證有效效果。

3) 仔細檢查鋼筋是否因脹模而移位。如果已經移位，則在鋼筋復位后，剔鑿的深度應符合原設計的要求，然后再將鋼筋復位并用刷子刷一遍。 , 并用水沖洗以保持其沒有松散的石頭和灰塵。

4）在修復部位涂抹一層與結構混凝土混合的水泥漿進行界面處理，使新舊混凝土更好地融為一體。

5) **用1:2水泥砂漿進行表面處理，保證鋼筋保護層的厚度。如果砂漿層的厚度超過厚度，需要掛上鋼絲網進行加固處理。

6) 上述工序全部到位后，即可進行后續裝修施工。

標準化施工，效果顯著

1）外露鋼筋必須涂環氧樹脂**膠，必須均勻、密實、密實。

2) 鋼筋復位后，自檢合格，報檢驗監督單位驗收。

3) 金屬絲網掛起后，自檢合格后報檢驗監督單位驗收。

4) 圖像數據經過全部處理和施工后，應存檔，以便追溯。

5) 嚴格按照設計單位提出的整改方案，自檢合格后報檢驗監理單位驗收。

實踐證明，采用上述整改方案，施工嚴密，效果顯著，既保證了主體結構的強度，又取得了較好的裝修效果。

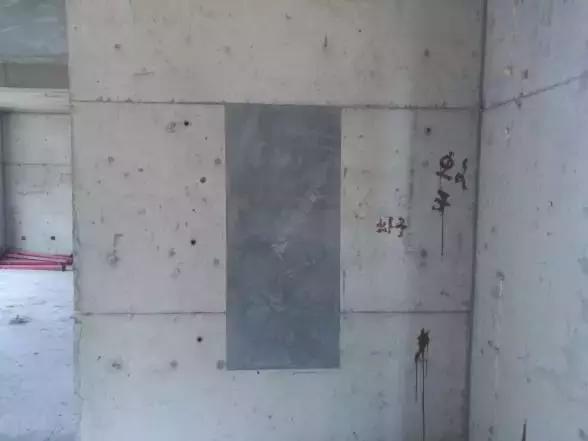

撓癢膨脹模板：混凝土模板膨脹的原因有哪些？以及如何處理？

1 裂縫成因分析 由于混凝土成分材料、微觀結構和外界影響的不同，造成混凝土裂縫的原因有很多，主要是溫度和濕度的變化、混凝土的脆性和不均勻性、不合理等。結構、原材料不合格、模板變形、基礎不均勻沉降等。 (1)混凝土硬化過程中，干縮引起的體積變形受到約束時產生的裂縫。這種裂縫的寬度有時非常大，甚至貫穿整個部件。 (2)混凝土硬化過程中，水泥產生大量水化熱，內部溫度不斷升高，使混凝土表面產生拉應力。在后期冷卻過程中，由于地基或舊混凝土的約束，混凝土內部會出現拉應力。氣溫的下降也會在混凝土表面產生很大的拉應力，當這些拉應力超過混凝土的抗裂性時，就會出現裂縫。 (3)厚度較大的構件，由于混凝土的塑性坍落度受到模板或頂筋的抑制，混凝土塑性坍落度在澆筑搗固后數小時就會出現裂縫。 (4)當有約束時，混凝土熱脹冷縮引起的體積脹縮，由于約束力的限制，在內部產生溫度應力。由于混凝土的抗拉強度低，容易被溫度引起的拉應力拉扯。裂紋，導致熱裂紋。日曬引起的裂縫也是工程中最常見的現象。 (5)混凝土與水混合后，水泥中的堿性物質與活性骨料中的活性二氧化硅發生反應，析出的膠體堿-二氧化硅從周圍介質中吸水膨脹，體積增加3倍，使混凝土裂縫。 (6)許多混凝土的內部濕度變化很小或變化緩慢，但表面濕度可能變化很大或變化劇烈。產生裂縫。 (7)構件超載引起的裂紋，例如：構件在超出設計的均布載荷或集中載荷作用下產生內力彎矩，出現垂直于構件縱軸的裂紋。 , 并上下延伸。

剪鑿擴模：剪力墻擴模如何處理

剪力墻擴模處理工藝：剪力墻強度達到設計強度后，經設計院確認后處理方案。一般在不影響結構使用要求的情況下，鑿刻后可用**砂漿抹平。
